hb步進電機驅動器(HB型步進電機的絕緣材料與線圈)

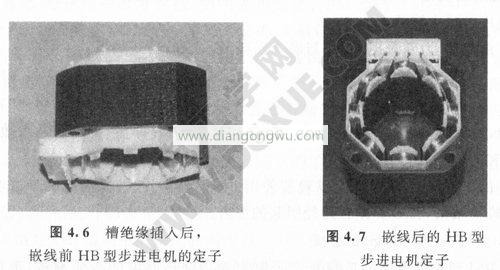

HB型步進電機的定子有一個槽，線圈集中，絕緣結構也得到了改善，以達到機械繞組的目的。以左圖為例，將日本伺服公司使用的槽形絕緣子插入繞組定子，繞組如右圖所示。

該方法如左上圖所示，定子鐵心的厚度為電機厚度的1/2，并用裙狀絕緣材料插入槽中。插槽全部用樹脂覆蓋，并使用繞線機上的滑梭機械拉動電線。線圈的一端固定到端子，另一端連接并固定，不留引線的出口。通過這種方法，電動機定子和取出部件可以分開生產，這有利于部件標準化。

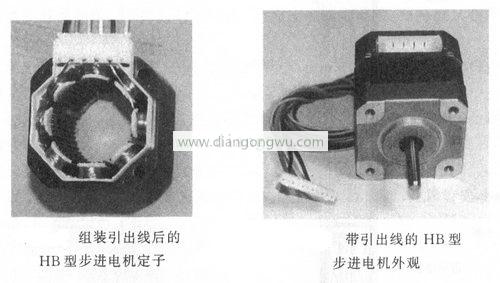

左下圖是組裝后引線的外觀，右圖是接線狀態(tài)下HB型步進電機的外觀。這種方法可以幫助用戶在不同情況下調整步進電機的導線長度。

HB型步進電機采用E級（120°）絕緣，也可以根據(jù)特殊要求選擇B級或F級絕緣材料。
