三相異步電動機正反轉原理(二相電動機接線電路圖)

三相電動機可以旋轉，因為電流會產生磁場，而三相周期變化的電流會產生旋轉磁場。因為三相電之間存在120度電角度差。前后都有，因此，如果更改相序接線，則三相電動機將改變旋轉方向。此功能已廣泛用于生產中。

電氣控制如何實現整流？實際上，可以通過更換電動機的兩條電源線來實現。要自動更改兩條導線，需要將它們應用于接觸器以控制換向回路。

在分析電路之前，您需要解釋圖中的電氣符號的含義以理解它，而不是使人們感到困惑。

電氣符號

電氣符號遵循國家標準，沒有被任意定義。我國的電氣符號已經過時，并且已經符合國際標準。電氣符號由字母和圖形組成，電氣符號是原理圖的最基本單位，而原理圖由電氣符號組成。下面僅介紹一些長期的電子符號，因為有太多的電子符號，我們無法一一列出。

SB ---按鈕

KA ---中繼

KM ---接觸器

QF ---斷路器

FU ---保險絲

FR ---熱過載繼電器

KT ---時間繼電器

指示器---- HL

前進和后退電機控制

物理接線圖

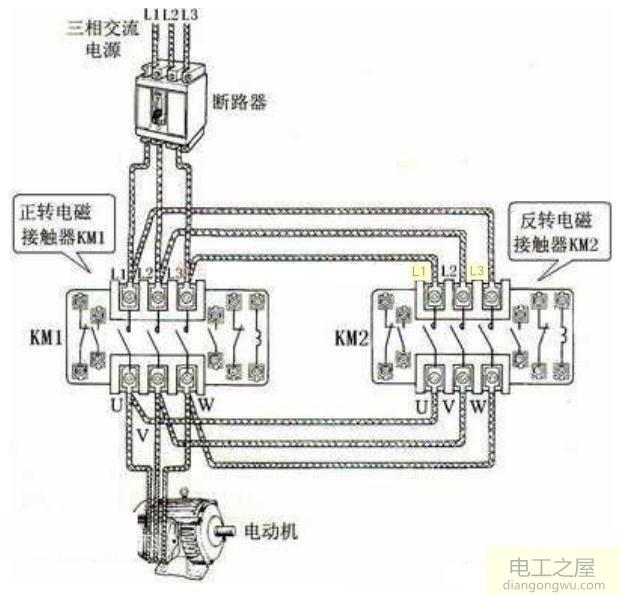

下圖是典型的電動機正向和反向電路的物理接線圖。三相電L1，L2，L3通過斷路器QF連接到接觸器KM1的三個上端子L1，L2，L3，并且三根電線并聯連接并連接到其他三個端子。接觸器KM2。注意兩個接觸器的上部端口端子。兩個接觸器的上端口端子不同。 KM1的L1連接到另一個接觸器KM2的L3端子，而KM1的L3連接。接觸器KM1和KM2一對一連接時，分別連接KM1和KM2即可達到整流的目的。

電氣原理圖

物理接線圖與電路圖不同。物理原理圖相對清晰，而電氣原理圖則更為復雜和混亂。作為電工，能夠閱讀和理解圖表是最基本的技能。

電路圖中的所有符號表示未供電。換句話說，如果已連接，則未連接。

在分析原理圖原理時，我們采用電流路徑方法，即哪條線可以通過電流，并沿哪條線前進。如果未全部連接，則需要檢查自動或人工更改哪些電氣組件的狀態。

下圖是一個示例，并逐步進行說明。

1.提供380V電壓后，無法訪問該線路。

2.按下SB2或SB3按鈕時，該行中有一條電流路徑。假設當按下SB2時，電流從U相開始，流經保險絲FU2并到達熱過載繼電器FR。然后，它通過停止按鈕SB1到達SB2，經過SB3和KM2之后，到達接觸器線圈KM1，然后返回到V相，此時，接觸器KM1線圈通電并閉合，這是完整的電流路徑。

3.接觸器KM1的線圈通電并閉合。同時，還連接了接觸器KM1的輔助觸點KM1，這相當于將SB2短路。此時，當釋放按鈕SB2時，電流通過KM1傳輸到KM2線圈。通電后，線圈保持閉合，這是自鎖電路的一種常見形式。

4.拔出接觸器KM1，同時拔出主觸點KM1。三相電U，V，W通過熔斷器FU1通過KM1到達電機，并且在通電時電機會移動。這被定義為旋轉。

******嚴格意義上來說，電機轉向沒有正負旋轉，它只是人為定義的正負旋轉，是為了方便工作需求和表達而定義的。/p>

5.按下SB1時，電流路徑斷開，接觸器KM1的電源被切斷，因此觸點KM1和觸點KM1斷開，并且電動機由于轉子的慣性而停止旋轉（參考電動機具有轉子的慣性。它仍在旋轉。）

6.如果需要反轉電動機，此時只需按SB3。電路的工作原理與正向旋轉相同，因此在此不再贅述。

注意：當電動機控制正向和反向旋轉時，按SB1停止正向旋轉，然后按SB3開始反向旋轉。由于電機尚未停止，因此可以進行反向旋轉控制。電機停止后執行。
