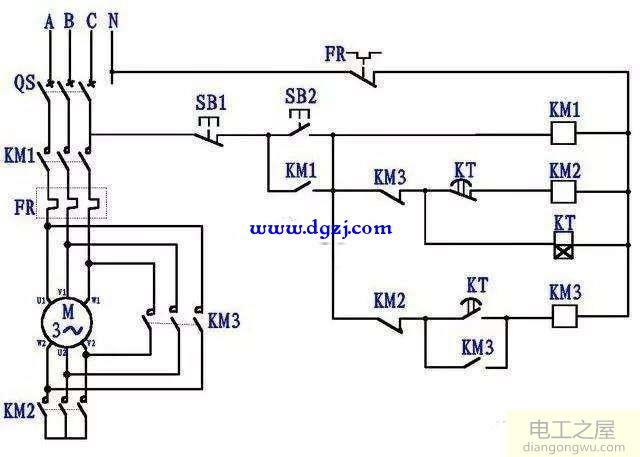

首先，讓我們根據星三角降壓啟動的控制原理圖來查看操作流程。由于我們不知道該領域使用的具體控制方法，因此我們將選擇最常用的一種。使用的分析：

起動過程：按下SB2起動按鈕→接通電源側主接觸器KM1→引入星形點短路接觸器KM2→起動星形降壓→開關延遲時間繼電器KT通電→開始計時→下一次到達時間時，時間繼電器打開延遲接觸動作→斷開星點接觸器KM2→拉動三角形接線接觸器KM3→完成降壓啟動。

根據受試者關于恒星不旋轉且三角形在延遲后可以正常旋轉的陳述，可以得出以下結論。

1.電機狀況良好，沒有缺相或繞組損壞。

2.從起動柜到電動機的連接電纜完好無損。

3.三角形連接接觸器KM1和KM2完全正常。

4.時間繼電器是正常的，時間到時可以自動切換。

5.星形接觸器KM2出現問題。

可能的問題和解決方案:

1.星點接觸器KM2未閉合：星點接觸器未閉合，分為接觸器故障，線圈燒壞或內部電路損壞。外部電路故障主要是造成時間繼電器的通電延遲截止點上的線路或接觸動作是否正常。接觸器A2的中性線是否連接正確。

2.星形接觸器KM2的主要接觸點是引入式。接觸器可以工作，但是主接觸缺少兩步，或者接觸不到位，這可以通過觀察和測量來排除。

3.星形點短路線掉落或燒毀：測量，觀察并拆除星形點接觸器的下部端口短路線。
