推桿電機組成的詳細說明

推桿電機是一種將旋轉運動轉化為電動推桿直線往復運動的電動驅動裝置。輔助驅動裝置是一種通用型，可以用機械來處理各種簡單或復雜的執行，實現遠程控制、集中控制和自動控制。廣泛應用于電力、機械、冶金、礦山、化工等行業。從結構上看，衛星電視使用的電動推桿和推桿在工業生產中是類似的，主要是由電機驅動，推桿總成、傳動機構、控制箱等部門是第一位的，結構也是如此。

驅動電機由轉子、磁鋼、外殼、碳刷、銅套、螺紋鋼、外殼、碳刷和銅套固定在控制箱上。拆卸時注意刷子后面的彈簧，防止丟失和丟失。

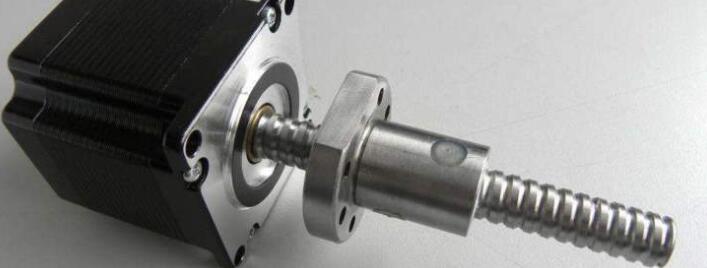

推桿組件主要由推桿、螺桿和外套的內管組成。螺桿通過中間帶孔的塑料螺釘與推桿的內管連接，推桿的內管通過硬橡膠套與外套連接。電機滾動時，齒輪帶動螺桿滾動，螺桿推動推桿內管在外套管內移動。線材上設有緩沖橡膠圈，防止管壁內的導向桿移動并撞擊桿、緩沖橡膠圈和銷。線材軸承緊固件、軸承、螺母和螺栓、銷軸與傳動齒輪組連接。C形夾嵌入推拉桿套內，夾片有孔，控制箱側壁有螺絲通孔。內管的固定功能和推桿的螺釘固定。

傳動機構由8個齒輪組成，同尺寸有4個齒輪。通過改變傳動裝置的速度，將電機的輸出功率傳遞給推桿組件，驅動天線旋轉。同時，調節兩個凸輪凸點之間的角度，驅動兩個堆疊在一起的凸輪，控制限位開關在物體的極限范圍內轉動天線。傳動機構還帶動四極永磁體旋轉，常開干舌管在開合狀態下變化形成脈沖信號，傳輸到記憶控制器，實現遙控天線和衛星的選擇。控制箱與驅動電機和推桿組件連接，在控制箱的蓋板下形成由八個齒輪組成的變速機構。蓋板由滾輪、脈沖信號發生器的干舌管、端子、限位開關、旋轉凸輪等組成。
