微型電機的類型和型號

小型特種電機是體積小、容量大、輸出功率一般在幾百瓦以下的電機，以及對使用、性能和環境條件有特殊要求的電機。它通常用于控制系統中，以實現檢測、解析、放大、執行或轉換機電信號或能量的功能，或驅動機械負載，或作為設備的交流和DC電源。如磁盤驅動器、復印機、數控機床、機器人等。全部使用微型馬達。

微型電機種類及型號----微型電機的種類

微型電機有很多種，可分為13類：DC電機、交流電機、自轉角電機、步進電機、旋轉變壓器、軸角編碼器、交流/DC兩用電機、測速發電機、感應同步器、直線電機、壓電電機、電機組等特殊電機。

微型電機種類及型號----微型電機的型號

第一個字母代表外觀：R代表圓形，F(xiàn)代表扁平，S代表長方形；

第二個字母代表刷的類型：E，A，U:金屬刷；f、d:金屬板叉刷；c、k、h、s、t:碳刷；

第三個數字代表轉子直徑；

第四個數字代表磁鐵或外殼的長度；

第五個數字代表轉子槽的數量：0代表3個槽，5代表5個槽，3代表12個槽。

直流電動機的型號

1、SZ系列直流伺服電機

(1)功率：20W~600W

(2)電壓：24V、110V、220V

(3)扭矩：0.050毫牛頓米~ 2，867毫牛頓米

轉速：1500轉/分，3000轉/分，6000轉/分(55，70)

(5)安裝方式：A1腳安裝、A3法蘭安裝

(6)框架的外徑為(毫米):55、70、90、110、130

2、ZYT系列直流永磁電機

(1)功率：20W~1200W

(2)電壓：24V、110V、220V

(3)扭矩：0.050毫牛頓米~ 3，822毫牛頓米

轉速：1500轉/分，3000轉/分，6000轉/分(55，70)

(5)安裝方式：A1腳安裝、A3法蘭安裝

(6)框架的外徑為(毫米):55、70、90、110、130

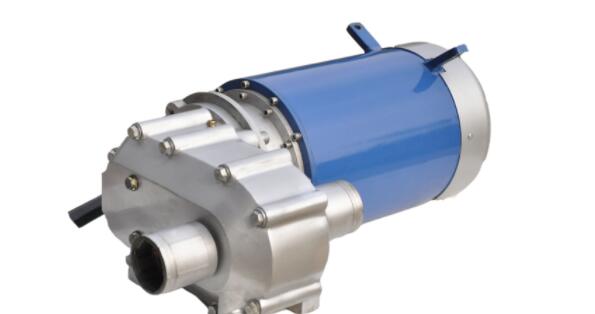

3、J-SZ（ZYT）-PX系列直流減速電機20W~1200W 2r/min~750r/min

(1)功率：20W~1200W

(2)電壓：24V、110V、220V

(3)扭矩：0.26牛米~ 366.620牛米

(4)轉速：3r/min~ 750r/min

(5)減速比：4，6，16，36，64，216，256，1296，

(6)安裝方式：A1腳安裝、A3法蘭安裝

(7)框架的外徑為(毫米):55、70、90、110、130
