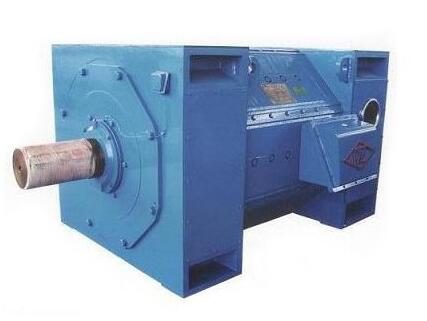

Z710型直流電動機

Z710型直溜電動機是我公司新開發(fā)的Z系列直流電機，其中心高為710毫米，由于Z710型電機的結構及性能有其獨特性，與Z系列中型直流電機有一定差別。

本電機的機座采用多角形疊片結構，具有體積小、重量輕等優(yōu)點，適用可控硅整流電源，電機的絕緣等級為F級，電機采用無溶劑漆真空壓力浸漬處理(VPI)，使繞組絕緣具有良好的抗潮能力、機械強度和優(yōu)良的導熱性，電樞鐵心由硅鋼片疊裝而成，具有良好的導磁性能，電機采用滾動軸承，運行穩(wěn)定。

本電機的安裝型符合GB997和IEC34-7《電機結構及安裝形式代號》

標準IM1001 端蓋式軸承，底腳安裝，水平放置，圓柱形單軸伸

可派生IM1002 端蓋式軸承，底腳安裝，水平放置，圓柱形雙軸伸

電機的防護等級根據GB4942.1和IEC34-5《電機外殼防護分級》標準，標準電機的外殼防護等級有IP22和IP44兩種，電機冷卻方式根據GB1993和IEC34-6《電機冷卻方法》標準，標準電機有IC17、IC37和ICW37A86三種。本電機標準形式的冷卻空氣入口在電機的傳動端(非換向器端)。
